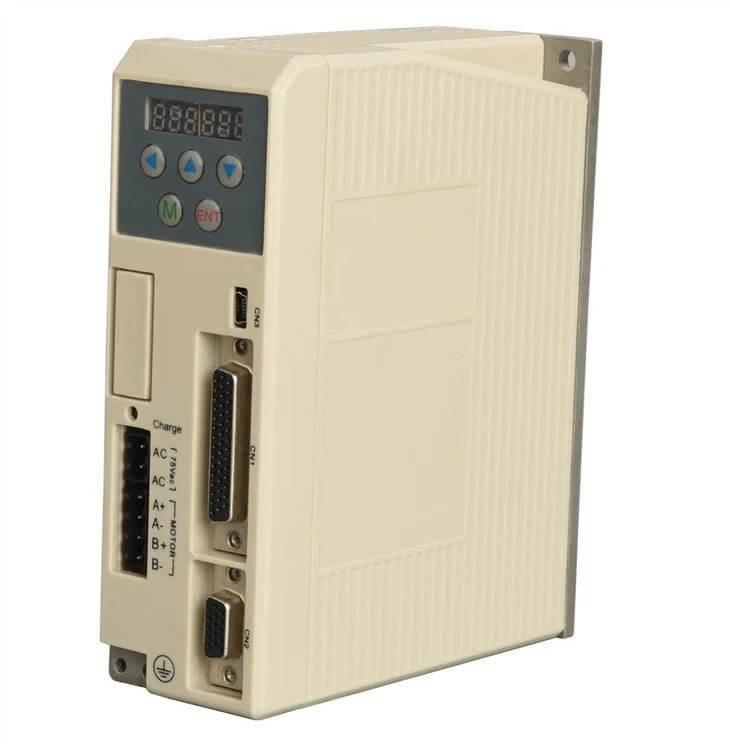

ال سی دی AC/DC Power Easy Servo Drive

EC758 سروو درایو هیبریدی منبع تغذیه AC ما است که دارای ال سی دی برای نشان دادن پارامترهای کار است. این مدل از قیمت رقابتی و عملکرد پایدار خود استفاده می کند و می تواند به جای برخی از مدل های مشابه دیگر شرکت ها مانند JMC 2HSS858H.

مجهز به کارخانه سروو درایو هیبریدی حرفه ای، تولید کننده و تامین کننده پیشرو درایو سروو آسان ال سی دی ac/dc است.

معرفی محصول

EC758 یک سروو درایو هیبریدی است که دارای ال سی دی برای نشان دادن برخی پارامترهای کاری است و این مدل ورودی برق ac است.

مشخصات محصول

مشخصات برق
مولفه های	EC758
مولفه های	حداقل	معمول	حداکثر	واحد
جریان خروجی[PK]	1.0	-	8	A
ولتاژ تغذیه	20	60	75	VAC
جریان ورودی منطقی	7	10	20	mA
ولتاژ ورودی منطقی	5	5	24	Vdc
عرض پالس سطح بالا	1.5			ما
فرکانس پالس	0	-	200	کیلوهرتز
مقاومت در برابر انزوا	100	-	-	MΩ
دقت کنترل خطای موقعیت	-	±1	-	نبض
MAX ACC (بدون بار)	-	100	-	RPM/MS
حفاظت در برابر ولتاژ ولتاژ	90	92	94	VAC
دقت کنترل سرعت	-	±2	-	دور در دقیقه

نمودار محصول

758 diam

ویژگی های محصول:

² جریان خروجی به طور خودکار بر اساس بار تنظیم می شود

² مقدار MAX جریان خروجی پیوسته 8 است.0الف

² تابع پورت Indicator مشکل را داشته باشید

² می تواند فرمان آفلاین دیفرانسیل، تک پالس/جهت را بپذیرد

² کنترل بردار پیشرفته و فناوری فرکانس متغیر تا حد زیادی گرمایش موتور را کاهش می دهد

² فرکانس پاسخ پالس تا 500 کیلوهرتز (پیش‌فرض 200 کیلوهرتز)

² تعداد بادامک پالس در هر دایره توسط نرم افزار Protuner یا DIP تنظیم شده است

² سطح ورودی پالس، جهت و سیگنال آفلاین با 5 تا 24 ولت سازگار است

² حفاظت در برابر جریان بیش از حد، کاهش ولتاژ و ولتاژ بیش از حد

² فناوری کنترل بسته FOC و SVPWN را اعمال کنید

² با عملکرد اشکال زدایی TTL سریال RJ45، باید از کابل اشکال زدایی سریال خود استفاده کنید

² برای موتور پله‌ای حلقه بسته اندازه قاب 86 استفاده کنید

ابعاد محصول (واحد: میلی متر)

758 drawing

تعریف پورت محصول

پورت سیگنال کنترل (سر سوزنی 44 DB)
شماره ترمینال	نمادها	نام	توضیح
3	PUL پلاس	ورودی مثبت پالس	سطح 5V{1}}V سازگار علامت
4	PUL-	ورودی منفی پالس
5	DIR پلاس	ورودی مثبت جهت دار
6	DIR-	ورودی منفی جهت دار
7	ALM plus	خروجی مثبت سیگنال هشدار	خروجی کلکتور باز OC، سطح بالاکش MAX 24 ولت، حداکثر جریان خروجی 100 میلی آمپر
8	ALM-	خروجی منفی سیگنال هشدار
9	PEND plus	سیگنال موقعیت ترمینال خروجی مثبت
10	PEND-	ترمینال خروجی منفی سیگنال را قرار دهید
11	ENA پلاس	ورودی مثبت را فعال کنید	سطح 5V{1}}V سازگار علامت
12	ENA-	ورودی منفی را فعال کنید	سطح 5V{1}}V سازگار علامت

پورت سیگنال رمزگذار (15 DB NEEDLE HEAD)
شماره ترمینال	نمادها	نام
1	EA＋	رمزگذار ورودی مثبت کانال
2	EB＋	ورودی مثبت کانال رمزگذار B
3	GND	رمزگذار GND
11	EA－	رمزگذار ورودی منفی کانال
12	EB－	ورودی منفی کانال رمزگذار B
