کنترل کننده فرز / حفر 5 محوره با PLC

معرفی محصول: کنترلر فرز / حفاری 5 محوره با PLC

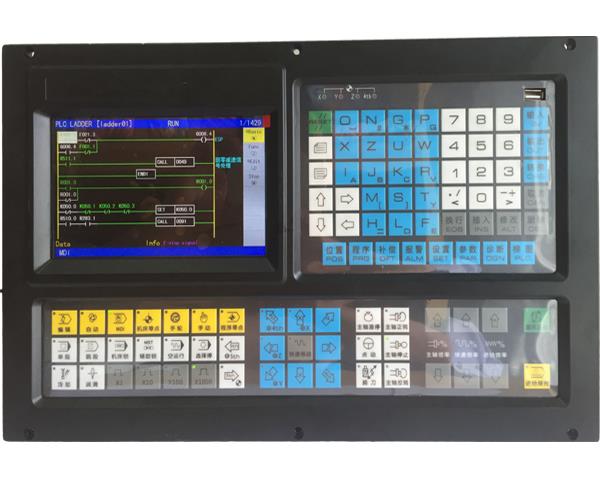

کنترل فرز ECN5000TM نسل جدیدی از سیستم CNC است. با نسخه به روز شده ، این چرخه فرز ، کسل کننده و حفاری را پشتیبانی می کند. این دستگاه از 32 بیت CPU با قابلیت بالا و دستگاه قابل برنامه ریزی بسیار مقیاس بزرگ FPGA بهره می برد ، از فناوری کنترل چند وظیفه در زمان واقعی و فناوری درون یابی سخت افزاری استفاده می کند و قادر به انجام کنترل حرکات دقیق سطح میکرومتر و کنترل منطقی PLC است یک حرکت پیشرفته cnc کنترل کننده با PLC.

مشخصات محصول:

control کنترل پنج محور. 5 محور پیوند؛ 2 اسپیندل آنالوگ

cycle 1ms چرخه درون یابی ، دقت کنترل 0.1μm.

output دو کانال -10V output 10V ولتاژ آنالوگ ولتاژ ، پشتیبانی از کنترل دوقلوی دوقلو

type نوع خطی ، نوع شاخص و نوع S و غیره را می توان انتخاب کرد و انواع شتاب و کاهش آن را انتخاب کرد.

with با برنامه نویسی PLC جاسازی شده ، برنامه نویسی فعلی PLC در حال اجرا قابل انتخاب است

● PLC نمایش داده می شود آنلاین ، نظارت بر زمان واقعی ، ردیابی زمان واقعی سیگنال

● پشتیبانی از برنامه نویسی کلان نوع بیانیه ، از کدهای ماکرو با تماس های پارامترها پشتیبانی می کند.

t بهره برداری انعطاف پذیر و ضربات محکم می تواند توسط پارامترها تنظیم شود

● شامل مارپیچ ، پوسته پوسته شدن ، مختصات قطبی ، دایره ثابت و انواع عملکرد چرخه ترکیب شکاف.

● شامل زنگ های تاریخی و عملکردهای رزومه کاری ، کارکرد و نگهداری آن برای کاربران راحت است.

● از رمزهای عبور چند سطحی برای نگهداری و مدیریت تجهیزات پشتیبانی کنید

input 36 ورودی ورودی عمومی / 36 امتیاز خروجی کلی

● پشتیبانی از استاندارد RS232 و پورت USB ، پشتیبانی از اسناد دیسک U ، اسناد پیکربندی سیستم و نرم افزار به روز شده ، می تواند توابع انتقال اسناد ، پورت های سریال ماشینکاری DNC و ماشینکاری آنلاین USB را برآورده سازد.

محور کنترل:

axis محور کنترل: 5 محور (X ، Y ، Z ، A ، B)

axis محور پیوند: 5 محور تغذیه توابع محور

range دامنه فرمان موقعیت:

ورودی متریک (G21) -9999.9999 mm ~ 9999.9999mm ، حداقل واحد فرمان: 0.0001 mm

ورودی اینچ (G20): -999.9999 اینچ 99 999.9999 اینچ ، حداقل واحد فرمان: 0.0001 اینچ

gear جابجایی دنده الکترونیکی: ضرب فرمان 1 ~ 65536 ، فرمان چند برابر 1 ~ 65536

speed سرعت سرعتی سریع: حداکثر 60 متر در دقیقه

over غلبه سریع سریع: F0 ، 25٪ ، 50٪ ، 100٪ چهار سطح تنظیم زمان واقعی

rate سرعت برش خوراک: حداکثر سرعت تغذیه: حداکثر 15 دقیقه در دقیقه (G94) یا 500.00 mm / r (G95)

rate نرخ بازخورد نادیده گرفته شده: 0 ~ 150٪ تنظیم زمان واقعی شانزده سطح

rate نرخ خوراک دستی: 0 ~ 150 six تنظیم سطح شانزده سطح واقعی

feeding تغذیه MPG: 0.001 میلی متر ، 0.01 میلی متر ، 0.1 میلی متر ، 1 میلی متر چهار چرخ دنده

feeding تغذیه تک مرحله ای: 0.001 میلی متر ، 0.01 میلی متر ، 0.1 میلی متر ، 1 میلی متر چهار چرخ دنده

mode حالت درون یابی: درون یابی خطی ، درون یابی قوس ، درون یابی مارپیچی و ضرب های خزنده

cham عملکرد چمبر خودکار

انواع شتاب / کاهش سرعت:

● قطع تغذیه: قبل از نوع خطی شتاب و کاهش ، قبل از شتاب و کاهش سرعت استیپ ، بعد از نوع خطی شتاب و کاهش و پس از نوع شاخص شتاب و کاهش.

moving حرکت سریع: قبل از نوع خطی شتاب و کاهش ، قبل از نوع شتاب و کاهش سرعت S ، پس از نوع خطی شتاب و کاهش و بعد از نوع شاخص شتاب و کاهش.

● سیستم با عملکرد پیش نمایش ، می تواند برنامه نویسی 15 NC را بخواند ، درون یابی خط کوچک را با سرعت بالا و صاف انجام دهد ، این مناسب برای پردازش ابزارهای سازنده قطعات است.

● سرعت اصلی شتاب و کاهش سرعت ، سرعت پایان و سرعت شتاب و کاهش سرعت توسط پارامترها.

mode حالت دستی ، حالت چرخ دستی بعد از شتاب و کنترل کاهش سرعت است ، حالت چرخ دستی می تواند حالت اضطراری یا حالت عملکرد کامل را انتخاب کند.

position موقعیت یابی سریع می تواند خطی خطی یا شکسته را انتخاب کند.

توابع محور دوک نخ ریسی:

output دو کانال -10V output 10V ولتاژ آنالوگ ولتاژ ، پشتیبانی از کنترل دوقلوی دوقلو

enc رمزگذار دوقلوی: خطوط رمزگذار را می توان تنظیم کرد (100 p / r ~ 5000p / r)

ratio نسبت انتقال رمزگذار و اسپیندل: (1 ~ 255) :( 1 ~ 255)

r جیره دوک نخ ریسی: 50٪ ~ 120٪ هشت مرحله چرخش در زمان واقعی

control کنترل سرعت خط ثابت محور دوقلوی

circle ضربه زدن به دایره ، ضربه زدن به سفت و سخت

توابع ابزار

compensation جبران طول ابزار

جبران دقیق:

compensation جبران خطای پیچ موضوع: نقاط جبران خسارت ، فاصله جبران خسارت ، موقعیت اصلی جبران می تواند تنظیم شود.

compensation جبران خسارت معکوس: می تواند فاصله معکوس را به وسیله دستگاه درون یابی با فرکانس ثابت یا حالت سرعت بالا بردن تنظیم کند.

توابع PLC:

● برنامه نویسی PLC در دو سطح ، سرعت عمل 1.5μs / گام دستورالعمل اساسی است. 4700 پله بیشتر ، چرخه برنامه نویسی سطح اول 8ms است.

warning پشتیبانی از هشدار PLC و زنگ PLC.

● پشتیبانی از ضرب برنامه نویسی PLC (عمدتا 20) ، برنامه نویسی فعلی PLC را می توان انتخاب کرد.

● 45 نوع دستور (10 نوع دستور اصلی ، 35 نوع دستور عملکرد)

input ورودی / خروجی واحد I / O: 36/36

رابط نمایش:

LCD LCD 7.0 اینچی با صفحه نمایش گسترده ، شبکه 480 800

● صفحه نمایش چینی ، انگلیسی و غیره ضرب کنید

path نمایش مسیر ابزار 2D.

clock ساعت زمان واقعی

حالت کاربری:

mod حالت های عملیاتی: ویرایش ، خودکار ، ورودی ، تنظیم مجدد ابزار دستگاه ، چرخ دستی / تک مرحله ای ، دستی ، DNC.

authority مدیریت قدرت چند کاره.

log ورود به سیستم هشدار

ویرایش برنامه:

capacity ظرفیت برنامه: 56 مگابایت ، می تواند 400 برنامه نویسی را به طور عمده ذخیره کند (شامل برنامه نویسی فرعی ، برنامه نویسی مارکو)

function عملکرد ویرایش: بخش برنامه نویسی / برنامه نویسی / بازیابی کلمه ، اصلاح ، حذف ، کپی و چوب

format قالب برنامه نویسی: کد ISO ، از برنامه کلان بیانیه پشتیبانی می کند ، از مختصات نسبی ، مختصات مطلق و مختصات قطبی پشتیبانی می کند.

calls برنامه نویسی تماس: پشتیبانی از ماکرو با فراخوان پارامترها ، لانه سازی زیر برنامه 4 سطح.

عملکرد ارتباطات:

● RS232: برنامه قطعات ، پارامترها و برخی مستندات انتقال دو طرفه ، از برنامه PLC ، بروزرسانی پورتهای سریال نرم افزاری سیستم پشتیبانی می کند.

● USB: U عملیات اسناد دیسک U ، پردازش دیسک U به طور مستقیم ، برنامه PLC پشتیبانی ، نرم افزار سیستم بروزرسانی دیسک U.

function پشتیبانی از عملکرد پورت سریال پردازش DNC و عملکرد پردازش آنلاین USB ، قابلیت اطمینان و ایمنی

قابلیت اطمینان و عملکرد ایمنی

● توقف اضطراری

route محدودیت مسیر سخت افزار

route بازرسی مسیر نرم افزار

back تهیه نسخه پشتیبان از داده ها و بازیابی اطلاعات.

بعد، ابعاد، اندازه

کد G / M

خدمات محصول:

ECON خدمات فنی را از ابتدا تا انتها ارائه می دهد و یک سال ضمانت ارائه می دهد. هر مشکلی ، می توانید نامه الکترونیکی را به مهندس فنی و فروش ما ارسال کنید ، یا مستقیماً در وب سایت ما گپ بزنید.

پرداخت و تحویل:

ECON از T / T ، Paypal ، Western Union برای پرداخت هزینه پشتیبانی می کند. ما می توانیم حمل و نقل اکسپرس ، هوایی و دریایی را ترتیب دهیم ، تیم حرفه ای داریم که باید با لجستیک برخورد کنیم.

توصیه ها:

درایو AC سروو

AC سروو موتور
